 ○ コーナーデスク W 800×H 700×D 800

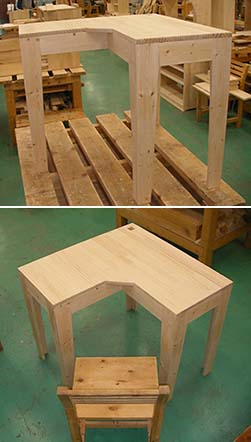

  • 画 像
  • 組立順序
コーナーデスク 立体図

「もでりん」は、上図のように切り欠きを描くことができないため正方形の板になっています。

コーナーデスク

1.枠1
天板を載せる大きい方の枠を組み立てます。(2) 2枚と(9) 2枚を図のように組み合わせ木ネジで固定します。


組立順序 1-1

1-1

 これに(9) 3枚を固定します。


組立順序 1-2

1-2

2.枠2
天板を載せる小さい方の枠を組み立てます。先に(7)と(6) 2枚を木ネジで固定し、(9) 2枚を固定します。



組立順序 2-1

2-1

 これを「枠1」に取り付けます。固定します。


組立順序 2-2

2-2


3.脚(5本作ります。)
(3)と(4)をL字型に木ネジで固定します。完成写真のように脚を斜めにする場合は、先にその部分を切断して下さい。



組立順序 3-1

3-1

 組み立てた脚を枠に木ネジで固定します。木ネジは内側から留めると見た目がよいです。また枠を留めた木ネジと脚を留める木ネジが重ならないように注意します。

組立順序 3-2

3-2

4.枠3
各板の長さを測り、材料を切断します。
切断した板を枠に木ネジで固定します。



組立順序 4-1

4-1

5.天板
天板(1)の不要な部分を切り取ります。斜めの部分は右図に示す位置に穴を開け、「木工ペッカー」で切断後、木工ヤスリ等で切断面をきれいにします。
枠の上に天板を載せ木ネジで固定します。
天板の切り取りを小さめにしたものを枠に固定し、枠からはみ出た部分を「クラフト145」で切断してもよい。


組立順序 5-1

5-1

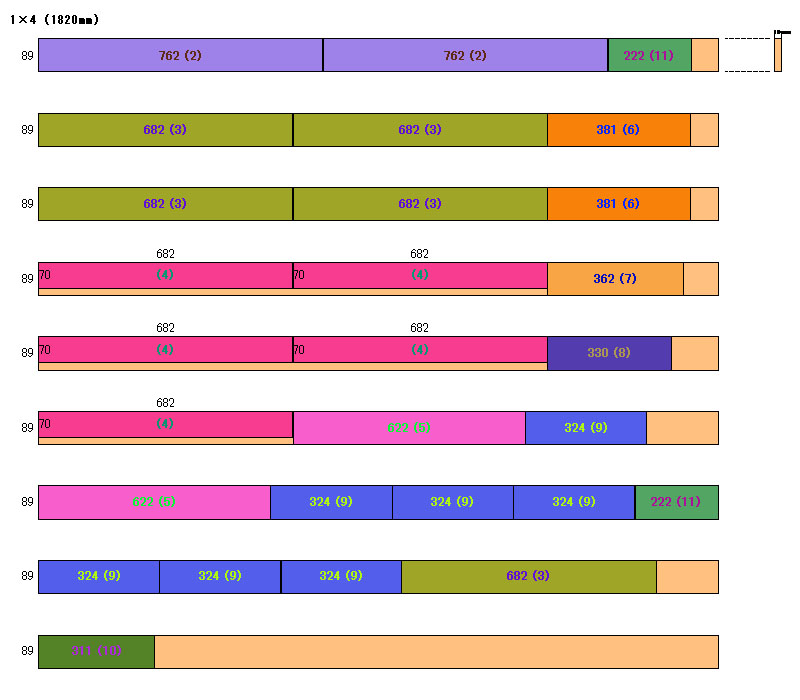

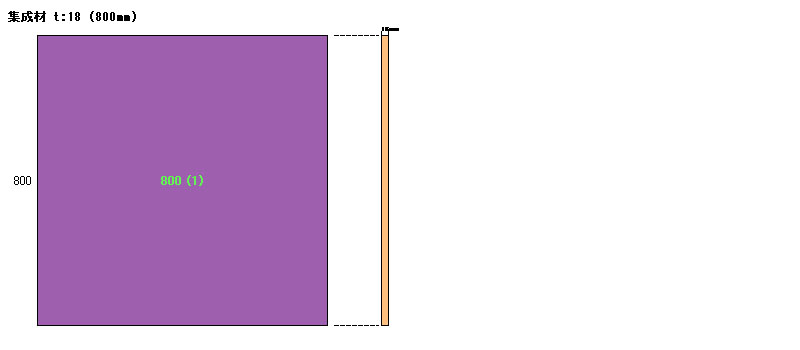

木取図
木取図
