MOKURAKU　もでりん ビギナーズ

『もでりん』がさらに 簡単 になりました。

誰にでも使える簡単操作で、オリジナルサイズの

木工作品があっという間に設計できます。

主な特長

　◎登録されている作品を選んで、幅・高さ・奥行きのサイズを設定するだけで図面が完成します。

　◎ボタン1つで自動で木取り図が作成できます。

　◎出来上がった図面データは「もでりんV3」で手直しできます。

もでりん ビギナーズの入手方法

入手方法
「もでりん ビギナーズ」は　ベクターライブラリ　からダウンロード出来ます。



下記リンク先よりダウンロードして下さい。

ベクターライブラリ公開中「もでりん　ビギナーズ」をダウンロード



※作品の追加機能が付いていますので、今後発表予定の作品の追加が出来るようになっています。

※ベクターライブラリ版「もでりんビギナーズ」の初期作品数は５つのみとなります。

「ゼットソー通信」の配信申し込みをすることで、追加追加データを入手出来るようになります。



データの追加方法
木工に関するメールニュース「ゼットソー通信」の 配信申し込みをしてください。
1 　こちらをクリックし「ゼットソー通信のご案内」をご覧下さい。
2

「配信を申し込む」をクリックして「配信申込み」のフォームに必要事項を入力し、

「登録」ボタンを押して下さい。「登録・配信」ともに無料です。



3

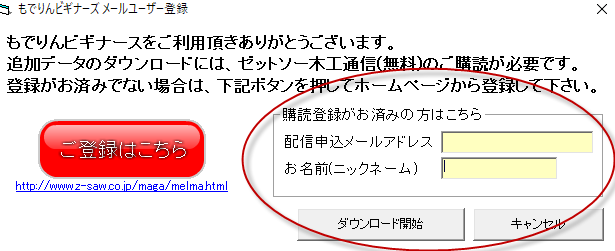

「もでりん ビギナーズ」を起動し、新しい作品を追加するをクリックします。

お申し込みメールアドレスとお名前を入力し、ダウンロード開始をクリックします。

終わりましたら「もでりんビギナーズ」を一旦終了し、再度起動してください。

 ※追加ダウンロードが上手く行かない場合はこちらから図面データをダウンロードして解凍し、
　すべての内容を ドキュメント->modelinV2->data->def　フォルダに上書きコピーしてください。




もでりん ビギナーズ 作品集(製作上のポイント)はこちらをご覧下さい。

　もでりん ビギナーズの操作方法

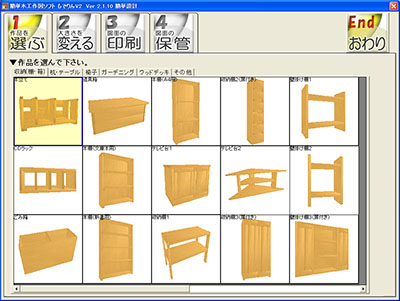

作品を立体図サンプルから選びクリックする。
作品は「収納（棚・箱）」「机・テーブル」「椅子」「ガーデニング」「その他」でグループ分けしています。

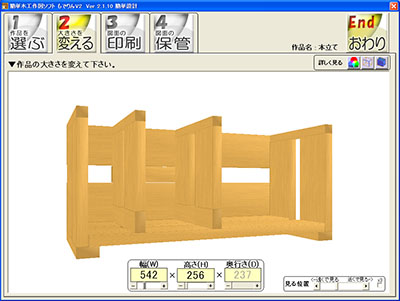

幅・高さ・奥行きのサイズを調整する。
サイズの調整方法は４通りあります。
①数字が表示されている部分に直接入力する。
②スクロールバーを動かす。
③スクロールバー両脇のスペースをクリックする。
④「+」「-」ボタンをクリックする。
　角材（1×4材等）で平面を構成しているものは、サイズに応じて角材が自動的に補完されます。
　作品によりサイズ調整が１方向または２方向のものがあります。

　注意：サイズは、ある範囲で大きくしたり小さくしたりできますが、使用時の安定性をよく考えながらサイズ調整をして下さい。また、範囲内でも強度が不足する場合があります。実際に作品を製作される際は、大きさに応じて使用に耐える補強をしていただくようにお願いいたします。

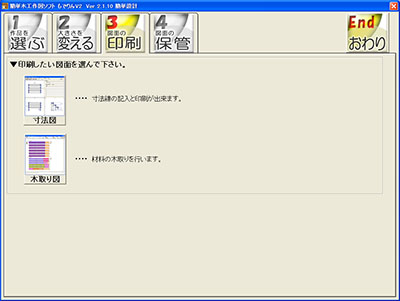

「寸法図」に製作時に必要な寸法を表示させ印刷する。
「木取図」を印刷する。
　注意：木取図で使用している木材の長さは角材、板材とも基本的に 1820 mm に設定してあります。また単価は、参考です。
単価を変更するには、「図面データ保管」で保管し、「おわり」で終了して下さい。もでりんＶ１またはＶ２を起動し、「前に作った図面を開く」で保管したファイルを開き、「材料編集」で単価を変更して下さい。その後、「木取図の印刷プレビュー」で材料費が表示されます。
 これで完成!!

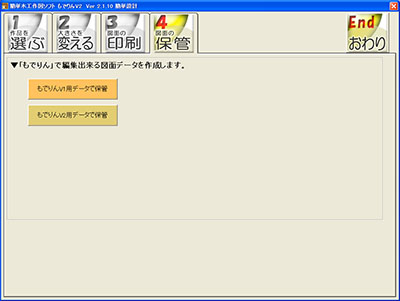

4.保管はもでりん
V3をお使いの
方のみご利用下さい。		 サイズを調整した図面をもでりんＶ１およびＶ２形式で保管できます。

ここで図面を保存後、もでりんの「前に作った図面を開く」で図面ファイルを読み込み、更に変更して完成度を高めるという使い方もできます。

　注意：木口を斜め切断してあるものおよび部材を斜め位置してあるものは、Ｖ１形式で保存すると木口は直角に、斜め位置したものは直角配置に変わります。そのため、Ｖ２形式で保存して下さい。
