木取り図
特長 ・自動的に木取り図が作成されます。 |
作図画面の

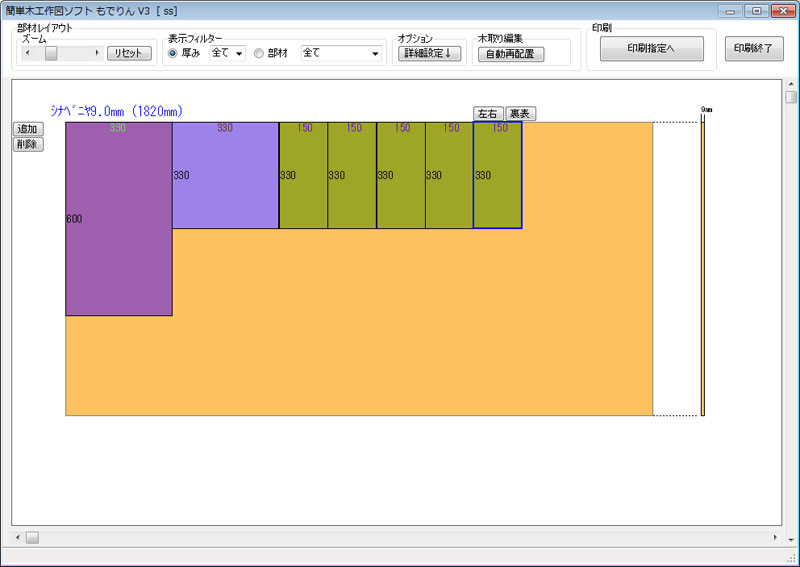

ボタンを押すと、下のように画面が切り替わります。
※あらかじめ自動配置により大まかな配置ができています。
マウスで部材をドラッグ＆ドロップすることで、自由な配置が出来ます。
画面の説明
各ボタンの解説
表示する部材を限定できます。
部材が多いときに使用すると、効率的に作業できます。
厚み－指定した板厚と同じ厚みの部材のみ表示されます。
部材－指定した部材のみを表示します。
表示サイズを変更します。
リセットボタンを押すと、現在の画面サイズの幅に調整されます。
一番最初に実行された自動配置を再度実行します。
編集途中で、初期状態に戻したい場合に使用します。
また表示内容が正しくない場合にも使用してください。
このボタンを押すと、移動などの編集した内容が失われます。
使用するフォントや切りしろなどの設定を行います。
印刷する前に、印刷に関する設定を行います。
作図画面に戻ります。
※部材の配置を行った際は、最後にファイルへ保管してください。
材料の編集
マウスの位置にある木材を追加したり、不要な材料を削除できます。
材料の上にマウスを移動すると、次のようなボタンが表示されます。
追加 マウスのある位置の材料と同じものをすぐ下に追加します。
削除 マウスのある位置の材料を削除できます。
部材が残っている場合は削除できません。
各部材の再配置

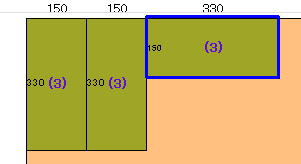

移動したい部材の場所にマウスを移動すると、下図のように青い枠が表示されます。

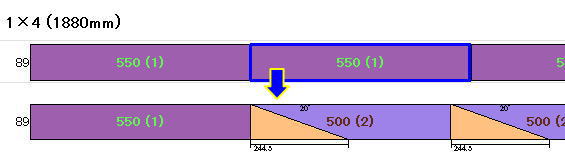

この部分を下の段に移動するには、この状態でマウスを左クリックしたまま移動し、
移動したいところでマウスを離すと、移動できます。

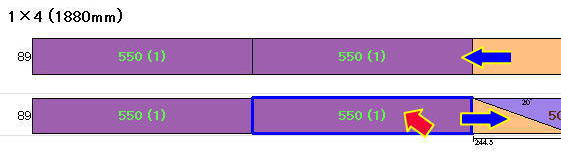

移動もとは自動的に、左詰めに配置されます。
移動先に部材がある場合は、自動先に配置した部材の後ろに再配置されます。
材料の長さが足りない場合ははみ出た材料が赤枠で表示されます。
この場合は、他の場所にスペースがあればそちらへ移動します。
空きスペースがないときは、より長い材料に変更するか、新しく追加してください。
斜めカットした部材の配置
切り口を斜めカットした部材の位置にマウスを移動すると、
左右・裏表のボタンが表示されます。
この状態で左右ボタンを押すと、左右が入れ替わります。
.
↓
また裏表ボタンを押すと、裏返しになります。
↓
切り口の結合
同じ角度の切り口を向かい合わせることで、1回の切断で済むうえに
材料も効率的にとれます。
このような状態で配置されている場合。
まず、左右ボタンで向かい合うようにします。
次に裏表ボタンで裏返します。
これで隙間なく配置できました。
印刷
印刷するにはまず、

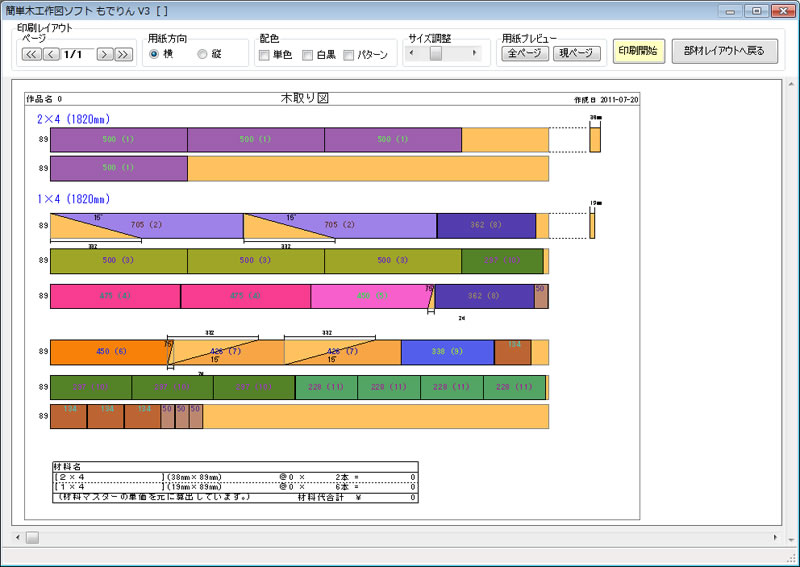

を押します。※下図のように画面が変わります。
ここで印刷の為の設定を行います。
ボタンの説明
複数ページにまたがって印刷がある場合に、表示するページの移動を行います。
用紙の縦横方向の指定を行います。
※特に指定がない場合は、横にします。
色の指定を行います。
単色でパターン指定など、複数チェックを入れることで複合して指定できます。
印刷時の微妙な位置指定を行います。
もう少し縮小すれば、1ページに収まる場合などに使用すると、
用紙の節約にもなります。
印刷するページを画面で確認できます。
全ページ すべてのページがプレビューされます。
印刷開始を押すとプリンターに印刷されます。
編集画面に戻ります。
